Die wichtigsten Komponenten einer Lithiumbatterie erklärt

A Lithium-Ionen-Batterie Es handelt sich um ein komplexes elektrochemisches System, das aus mehreren wesentlichen Komponenten besteht, die zusammenarbeiten, um elektrische Energie zu speichern und freizusetzen. Im Folgenden werden die wichtigsten Komponenten erläutert:

1. Kathode (Positive Elektrode)

• Material: Typischerweise ein Lithiummetalloxid (z. B. LiCoO₂, LiFePO₄, NMC, NCA).

• Funktion: Speichert Lithiumionen, wenn die Batterie entladen ist. Die Wahl des Kathodenmaterials bestimmt die Kapazität, Spannung und Stabilität der Batterie.

• Auswirkungen: Unterschiedliche Materialien bieten Kompromisse zwischen Energiedichte, Sicherheit und Kosten.

2. Anode (negative Elektrode)

• Material: Traditionell Graphit, aber für höhere Kapazitäten kommen zunehmend Silizium-basierte Anoden zum Einsatz.

• Funktion: Die Anode speichert Lithiumionen während des Ladevorgangs (durch Interkalation oder Legierungsbildung). Ihre Struktur beeinflusst die Ladegeschwindigkeit und die Zyklenlebensdauer.

• Hinweis: Während der Entladung wandern Lithiumionen von der Anode zurück zur Kathode.

3. Elektrolyt

• Zusammensetzung: Ein Lithiumsalz (z. B. LiPF₆) gelöst in organischen Lösungsmitteln (z. B. Ethylencarbonat).

• Funktion: Leitet Lithiumionen zwischen Kathode und Anode und verhindert gleichzeitig den Elektronenfluss (Elektronen fließen extern durch den Stromkreis).

• Herausforderung: Es muss stabil und nicht entflammbar sein und in einem breiten Temperaturbereich funktionieren. Festkörperelektrolyte werden für mehr Sicherheit entwickelt.

4. Trennvorrichtung

• Material: Eine poröse Polymermembran (z. B. Polyethylen oder Polypropylen).

• Funktion: Trennt Kathode und Anode physikalisch, um Kurzschlüsse zu verhindern, ermöglicht aber gleichzeitig den Ionentransport durch seine Poren.

• Kritische Eigenschaft: Thermische Abschaltfähigkeit (die Poren schließen sich bei hohen Temperaturen, um Reaktionen zu stoppen).

5. Stromabnehmer

• Kathodenseite: Aluminiumfolie (leicht und stabil bei hohen Spannungen).

• Anodenseite: Kupferfolie (leitfähig und reaktionsbeständig mit Lithium).

• Funktion: Sammeln und Übertragen von Elektronen zwischen den Elektroden und dem externen Stromkreis.

6. Bindemittel und leitfähige Additive

• Bindemittel: (z. B. PVDF) hält die Aktivmaterialpartikel zusammen und auf dem Stromkollektor.

• Leitfähige Additive (z. B. Ruß) verbessern die Leitfähigkeit der Elektrode.

• Aufgabe: Sicherstellung der strukturellen Integrität und eines effizienten Elektronenflusses innerhalb der Elektroden.

7. Gehäuse

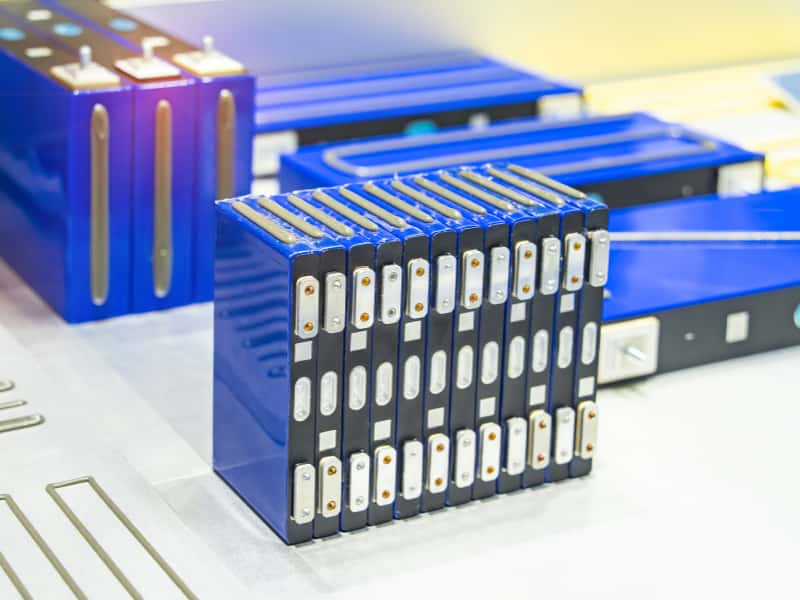

Anwendung in Elektrofahrzeugen: Diese einzelnen Lithium-Ionen-Batterie-Autobatteriezellen Sie werden modular zu großen Akkumulatoren integriert. Je nach Leistungsbedarf des Fahrzeugs werden Tausende von Zellen in Reihe und parallel geschaltet, um die erforderliche Energiedichte und Spannung zu gewährleisten.

• Typen: Zylindrisch (z. B. 18650), prismatisch oder Beutel (Softpack).

• Funktion: Umschließt Bauteile, bietet mechanische Unterstützung und kann Sicherheitsventile (für den Gasaustritt) enthalten.

8. Batteriemanagementsystem (BMS)

BMS in Hochspannungssystemen: Das BMS ist insbesondere für Hochspannungsanwendungen von entscheidender Bedeutung. Zum Beispiel in einem 72-V-Lithium-Ionen-Golfwagenbatterie oder ein 60-V-Lithium-Ionen-GolfwagenbatterieDas Batteriemanagementsystem (BMS) sorgt dafür, dass jede einzelne Zelle innerhalb sicherer Grenzen arbeitet und gleicht die Ladung aus, um die Reichweite des Fahrzeugs und die Lebensdauer der Batterie zu maximieren.

Wie sie zusammenarbeiten

Diese effiziente Ionenbewegung ist die Grundlage der modernen Mobilität, von der erforderlichen Präzision in einem Lithium-Ionen-Batterie, Autobatteriezelle bis hin zur hohen Belastbarkeit, die für eine 60-V-Lithium-Ionen-Golfwagenbatterie erforderlich ist.

Beim Laden deinterkalieren Lithiumionen von der Kathode, wandern durch den Elektrolyten und werden in die Anode eingelagert (während Elektronen extern fließen). Beim Entladen kehrt sich dieser Prozess um und erzeugt einen elektrischen Strom.

Evolution & Trends

• Festkörperbatterien: Flüssige Elektrolyte werden durch feste Leiter ersetzt, um Sicherheit und Energiedichte zu erhöhen.

• Siliziumanoden: Erhöhen die Kapazität, haben aber mit Ausdehnungsproblemen zu kämpfen.

• Kobaltfreie Kathoden: Reduzierung von Kosten und ethischen Bedenken (z. B. LFPs).

Sicherheitshinweis

Brennbare Elektrolyte und die Gefahr des thermischen Durchgehens erfordern robuste Konstruktionen. Innovationen wie keramikbeschichtete Separatoren und fortschrittliche Batteriemanagementsysteme (BMS) sind für die Sicherheit unerlässlich.

Die präzise Konstruktion dieser Komponenten bestimmt Leistung, Lebensdauer, Sicherheit und Kosten einer Batterie – Schlüsselfaktoren für Anwendungen von Unterhaltungselektronik über Elektrofahrzeuge bis hin zu Netzspeichern.

Kurzfassung & FAQs

F: Was ist die optimale Spannung für eine Lithium-Golfwagenbatterie?

A: Das hängt von Ihrem Motor ab. Die meisten modernen Hochgeschwindigkeits-Golfwagen verwenden eine 72-V-Lithium-Ionen-Golfwagenbatterie für ein besseres Drehmoment, während Standardmodelle typischerweise eine 60-V-Lithium-Ionen-Golfwagenbatterie verwenden.

F: Kann ich Bleiakkumulatoren durch Lithium-Ionen-Autobatteriezellen ersetzen?

A: Ja, Lithiumzellen bieten die dreifache Lebensdauer und ein deutlich geringeres Gewicht, was sie zur überlegenen Wahl für moderne Elektrofahrzeuge und Golfwagen macht.
